環境溫度：

-40~ +85°C

產品簡介

SD2015是專為實現HART協議而設計的CMOS單芯片調制解調器，用于支持HART協議的現場儀表和控制器中。芯片只需外加少量無源元件，即可滿足HART物理層規范功能要求，包括調制與解調，輸入信號濾波，載波檢測和發送信號波形整形等。


性能特征

• 符合HART通信協議物理層要求
• 可與HT2015、A5191HRT完全兼容
• 功耗低
• 誤碼率典型值小于百萬分之一
• 工作電壓3.0V～5.5V
• 單芯片、半雙工1200b/s的FSK調制解調器
• 符合Bell202標準，載波為1200Hz和2200Hz
• 內部集成接收濾波器,以及輸出HART波形整形電路
• 可外接460.8kHz晶體或陶瓷諧振器或使用外部時鐘源
• 工業級工作溫度:-40℃～+85℃

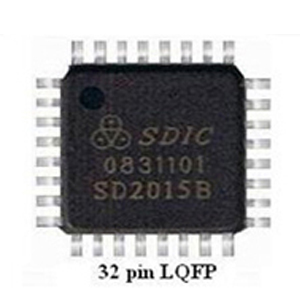

• 28腳PLCC和32腳LQFP封裝
• 滿足RoHS環保要求
