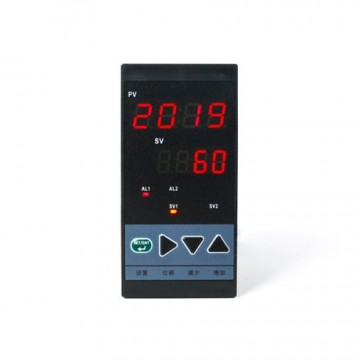

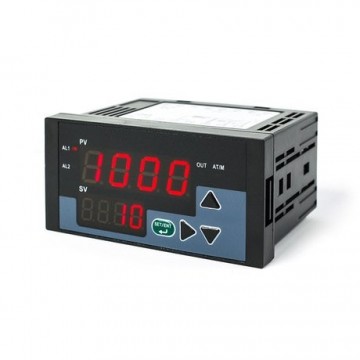

智能多路溫度巡檢儀輸入DWP-MD824-81-23-2H2L-P485通訊

產品簡介

智能多路巡檢顯示控制儀采用先進的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量、檢測信號的顯示及控制，可巡回檢測多路測量信號，并能對各種非線性輸入信號進行高精度的線形矯正測量。

各輸入端口均具備萬能輸入和單通道輸入功能，且各路可同時輸入不同類型的信號，只需要通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換,提高了儀表的通用性和可靠性。

具有高亮度的LED顯示，并多屏顯示，使儀表整體更為直觀。整機采用卡入式結構，使安裝十分簡便。

主要技術參數

◆輸入信號：

模擬量·熱點偶：標準熱電偶-B、S、K、E、J、T、N、R、WRe3~25等

·電阻：標準熱電阻-Pt100、Cu50、Cu100 遠傳壓力電阻-30~350Ω等

·電流：0~10mA、0~20mA、4mA~20mA等（輸入電阻≤250Ω）

·電壓：0~5V、1V~5V、mV等（輸入阻抗≥250KΩ）

◆輸出信號：

模擬量輸出·DC4mA~20mA（負載電阻≤500Ω） ·DC0mA~10mA（負載電阻≤750Ω）

·DC1V~5V（負載電阻≥250KΩ） ·DC0V~5V（負載電阻≥250Ω）

開關量輸出·繼電器控制輸出-ON/OFF（帶回差）

·觸點容量 AC220V/3A，DC24V/5A（阻性負載）

饋電輸出 ·DC 24V，負載≤30mA

◆特性

測量精度 ·±0.2%FS±1字或±0.5%FS±1字

分辨率 ·±1字

顯示范圍 ·數字：-1999~9999 ·光柱：0~100%

顯示方式 ·0.8英寸高亮度數碼顯示

           ·發光二極管工作狀態顯示

控制方式 ·可選擇多路統一上限、下限報警/控制輸出

控制設定值 ·控制設定值和回差值全量程內自由設定

溫度補 ·0~50℃溫度自動補償

參數設定 ·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存

           ·參數設定值密碼鎖定

  保護方式  ·熱電偶/熱電阻輸入斷線報警    ·繼電器輸出狀態LED顯示

            ·輸入超/欠量程報警            ·電源欠壓自動復位

            ·工作異常自動復位

◆使用環境

環境溫度 ·0~50℃

相對濕度 ·≤85%RH 避免強腐蝕氣體

供電電壓 ·常規型 AC220V+10/-15%（50Hz±2Hz，線性電源）

·特殊型 AC90V~265V（開關電源） DC24V ±2V（開關電源）

功  耗 ·≤6W（AC 220V線性電源） ≤4W（AC 90V~265V 開關電源） ≤4W（DC 24V 開關電源）
