ZRN704分體式超聲波液位計

　　∷ZRN704分體式超聲波液位計產品簡介∷

　　ZRN704系列超聲波液位計是一種智能非接觸式液( 物)位測量儀表。產品具有發射功率可調整，全量程內增益控制，自動溫度補償?shù)裙δ埽⒉捎锚?dú)創的檢測和計算方法，能識別虛假信號，從而有效去除各種干擾信號。由于采用獨創的檢測和計算方法 從根本上提升了該系列產品的測量精度及數據穩定性。產品可廣泛用于各種液體的液位和固體的物位測量，同時也可用于測距使用。

　　TU704分體型超聲波液(物)位儀

　　ZRN704分體式超聲波液位計主要參數及功能：

　　電 源：標準配置220VAC或24VDC

　　信號輸出：4~20mA或選配RS485

　　接 線：換能器和儀表4線連接(導線規格只要能滿足機械強度就可，推薦4芯屏蔽線，屏蔽層單頭接GND儀表地，最大傳輸距離≤300m)

　　量 程：0~30m

　　顯 示：6位LCD,菜單可選背光常亮和關閉(關閉有延遲)

　　發射全角：6°~12°(發射角的大小和測距能力成正比)

　　工作模式：測量距離或測量液位

　　液位設置：“安裝高度”或“當前液位”

　　電流跟蹤：“異常即跟”模式或“異常等待”模式

　　盲 區：0.25~0.90m，盲區的大小和測距能力成正比，盲區固有

　　分 辨：測量距離<10m時：1mm.測量距離≥10m時：10mm

　　探頭防護：IP67、IP68

　　精 度：0.25%、0.5%

　　環境溫度：-20~+55℃

　　探頭外形：外形尺寸：205(高)×115(寬)不含防水進線頭×120(深)

　　探頭安裝：開孔螺母安裝，螺紋：M66×3

　　開 孔：68mm

　　探頭外殼：高強度工程尼龍(PA6 GF30)

　　控制輸出：1.壁掛式3組6路繼電器可編程控制輸出

　　2.超聲波液位計盤裝式2組4路繼電器可編程控制輸出

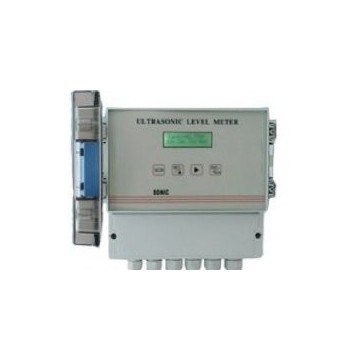

　　壁掛式外形安裝尺寸：

　　儀表尺寸：184(高)不含防水進線頭×231(寬)×118(深)

　　儀表安裝：壁掛安裝

　　外殼材料：ABS工程塑料

　　盤裝式外形和安裝尺寸：

　　儀表尺寸：160(寬)×80(高)×100(深)mm

　　開孔尺寸：152×76mm

　　儀表材料：ABS工程塑料

　　A、分體壁掛機儀表尺寸圖

　　B、分體盤裝機儀表尺寸圖 C 、 一體2線，3線儀表尺寸圖

　　安裝示意圖
