ZRN-100超聲波流量計

　　一、ZRN-100超聲波流量計產品概述

　　ZRN-100 超聲波流量計是以超聲波時差原理，采用低電壓、多脈沖，信號數字處理及糾錯技術，測量充滿封閉圓管內液體流量的儀表。他運用先進的雙平衡信號差分發射，接收技術，使產品更適應工業現場環境，使用更方便，計量更準確。廣泛適用于石油、化工、鋼鐵、冶金、電力、給排水等領域水及各種液體介質的流量計量。ZRN-100超聲波流量/熱量計具有精度高、重復性好、安裝、維護方便等諸多優點，傳感器有方便的外夾式，可在線安裝、維護的插入式，高精度的管段式和超高精度的標準π型管段式，主機包括手持式超聲波流量計、便攜式超聲波流量計、外夾式超聲波流量計、盤裝式和一體式，另有多種輸出通訊形式可供選擇。近年來，中瑞能儀表又相繼開發出了適用于測量明渠、水渠、溝渠、排污水口的ZRN2000系列超聲波明渠流量計，明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量及灌渠等。。

　　二、ZRN-100系列超聲波流量/熱量傳感器

　　1、外夾式超聲波流量計配套傳感器(適用于介質溫度≤110°C)

　　標準小型外夾式傳感器SI型(磁性)

　　適用管徑DN15～100mm標準中型外夾式傳感器MI型(磁性)

　　適用管徑DN50～700mm標準大型外夾式傳感器LI型

　　適用管徑DN300～6000mm

　　2、插入式超聲波流量計傳感器(磨具鑄造、高溫耐磨陶瓷傳感器適用于溫度-40°C～160°C;材料：316不銹鋼)

　　插入B型(直插式)

　　安裝空間≥500mm插入C型(斜插式)

　　適用較小的安裝空間≥360mm插入B型(直插式水泥管專用)

　　安裝空間≥700mm

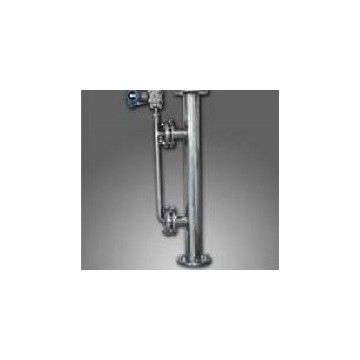

　　3、標準π型管段式傳感器(DN10mm-DN40mm)

　　4、標準管段式傳感器(DN50mm-DN1000mm)

　　5、傳感器技術參數表

　　類型外夾式插入式管段式

　　項目

　　流體種類水、海水、污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻穩定的液體

　　流體濁度≤10000ppm且氣泡含量小

　　流體速度0.01～±32m/s

　　流體溫度≤110°高溫耐磨陶瓷傳感器適用-40°C～160°C

　　流體壓力不受壓力影響≤2.5MPa

　　適用管材鋼、不銹鋼、鑄鐵、水泥管(插入式)、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里

　　防護等級IP68(可侵水工作，水深≤3米)

　　直管段傳感器安裝點應滿足：上游10D，下游5D，距泵出口處30D(D是指管徑)

　　適用管徑標準行S1型(磁性)DN15-100mm

　　標準行M1型(磁性)DN50-700mm

　　標準行L1型

　　DN300-6000mmDN80-6000mmDN10-1000mm

　　(詳見管段尺寸表)

　　三、ZRN-100超聲波流量計主機

　　1、

　　手持式(H)便攜式(P)標準盤裝式(FS)

　　標準壁掛式(F1)防爆壁掛式(F2)網絡壁掛式(FN)

　　2、主機性能特點

　　原理低電壓、多脈沖超聲波時差原理，雙平衡信號差分發射

　　精度優于±1%重復性優于±0.5%測量周期500ms

　　顯示背光液晶全中文顯示瞬時流量及正、負、凈累積流量、流速、時間、模擬輸入等數據

　　功能正、反雙向計量，可計量正、負、凈累積流量

　　自動記憶前64日、前64個月、前5年的累積流量

　　自動記憶前64次上電和斷電時間及流量、可進行人工或自動補量，減少用戶流量損失

　　自動記憶前64日流量計的工作狀態是否正常

　　數據接口：出廠配置為RS-232方式、選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式可編程批量(定量)控制器

　　配備GPRS/GSM模塊可實現遠程監控(FN網絡型)

　　信號輸出電流輸出：4-20mA或0-20mA，阻抗0-1K，精度±0.1%

　　OCT輸出：正、負、凈累積流量或熱量脈沖信號或瞬時流量的頻率信號(1-9999Hz任選)

　　繼電器：可輸出近20種原信號(如無信號、反向流等)

　　聲音報警：蜂鳴器可根據設置發出報警聲音(如流量過大、太小)

　　信號輸入可輸入5路模擬電源信號AI1、AI2...AI5(如溫度、壓力、液位等信號) 輸入溫度信號可實現熱量測量功能

　　防護等級IP65

　　防暴等級Exd || BT4

　　溫度-30°C ～80°C

　　功耗2W(國內同種機型中功耗最小)

　　電源AC220V、DC8～36V或AC7～30V(避免與變頻器共用電源，若不可避免請與我公司聯系，將主機加裝濾波器)

　　專用電纜SEYV75-2型專用屏蔽電纜，單根據可加長到500米(超過此長度與廠家聯系)，同時用戶應注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

　　超聲波流量計外縛傳感器參數

　　外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

　　超聲波流量計插入傳感器參數

　　插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。

　　管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請?zhí)峁┍粶y管道的準確外徑或周長。

　　超聲波流量計 管段傳感器參數

　　管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。

　　ZRN-100H手持式超聲波流量計通過中國計量科學研究院檢定，精度優于1%。
