電壓：

380V

扭矩：

900N.M

轉速：

1r/min

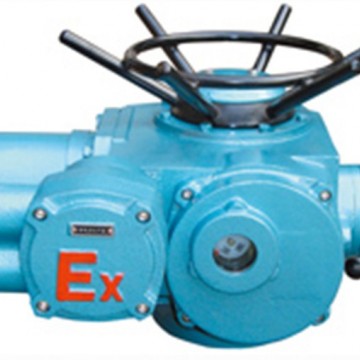

  部分回轉閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90。回轉的閥門。

    本系列電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

    本產品的性能符合JBlT8528-1997“普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求）》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型”d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件）>的規定。

    部分回轉電動裝置按防護類型可分為戶外型和隔爆型；

按控制方式又可分為常規型、整體型和整體調節型。

型號表示方法：

A現場按鈕．F1信號輸出4-20MA

防護／爆等級：w戶外型；B隔爆型；整體型；T整體調節型。

輸出軸*大轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉／分）

額定輸出轉矩：阿拉伯?dāng)?shù)字表，單位kgf．m

產品型式：DQW部分回轉電示動裝置，DDQ為疊加結構

型號示例：

1．DQW10-1B表示部分回轉電動裝置，輸出轉矩10kgf-m(100 Nm)，輸出轉速1 r/min，隔爆型。

2．DQW1200-0.5BT疊加結構，輸出轉矩12000N.m,輸出轉速：0.5 r/inin^防爆一體化智能型。

DQW系列戶外型閥門電動裝置組成部分：

①電機——采用三相異步電機，起動轉矩大、轉動慣性小、使用壽命長。

②減速機構——機械齒輪均采用高溫蘸火工藝處理，強度高耐磨。

③行程控制機構——采用十進制計數器原理，控制精度高。

④力矩控制機構——動作可靠、調節方便、轉矩重復精度高。

⑤開度指示機構——液晶指示，更直觀。

⑥機械限位——有行程限位、過力矩限位和機械限位開關，保障驅動裝置和閥門的安全使用。

⑦電氣部分——智能型電器元器件均為進口材料，調節精度高、穩定性好。
