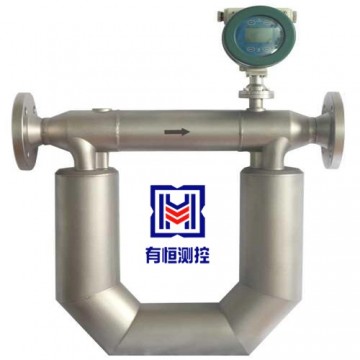

長沙科里奧利液體質量流量計
UHMF熱式氣體質量流量計廠家直銷
上海有恒超聲波明渠流量計
LDE系列全不銹鋼智能電磁流量計
LUGB一體化空氣渦街流量計
LZD尿素溶液流量計|上海金屬管浮子
鹽溶液投入式靜壓液位計
智能電磁流量計知名廠家上海有恒
消防水池專用投入式液位計
UHTR-802F型防腐型硫酸硝酸投入式液
- 品牌：
- 上海有恒
- 型號：
- UHTL-20
- 參數：
- 見詳情頁

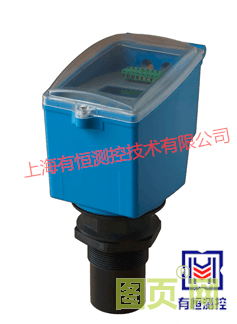

上海有恒超聲波液位計的電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型儀表。本產品聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。我司擁有的聲波智能技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。儀表的輸入、輸出線具有防雷、過流、過壓保護。
超聲波液位計是由換能器（探頭）發出超聲波脈沖，當超聲波脈沖遇到被測介質表面被反射回來，反射回波被換能器接收并轉換成系統可處理的電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的速度相關，可以用下式表示：
S=CxT/2
S：測得的有效距離
Cx：聲波傳輸?shù)乃俣?/span>
T：聲波往返運行時間
傳感器發出的超聲波碰到被測介質被反射，反射回波的質量反映了物位計應用效果。回波質量定義為較小回波幅度（在較惡劣條件下回波幅度）比較大噪聲幅度（多徑反射回波等的幅度）?；夭ㄙ|(zhì)量數值越大，物位計應用效果越好。由于發射超聲波脈沖的換能器制造技術以及信號的處理技術，使得距離換能器較近的區域內無法被識別測量，不能準確測量出其距離值，該區域被稱為測量盲區。
上海有恒測控超聲波液位計產品優勢
1> 采用物理全封閉探頭：一體鑄造無縫隙探頭，使用壽命提高1-2年
2> 獨特探頭設計，適應16公斤壓力環境
3> 回波跟蹤算法：能在嘈雜的電、聲噪聲中有效捕捉真實回波
4> 多種補償模式：內置溫度補償，帶溫度提示，聲速校正模式
5> 點陣式液晶，中英文菜單：使調試和應用變得更為容易，可以顯示多種圖形
6> 靈活的測量模式：物位和距離兩種測量模式，可以靈活設置參考位置
7> 可編程繼電器輸出：繼電器可編程，每個繼電器可以設置成高位、低位報警貨關閉
超聲波液位計技術參數
測量范圍：0～5m、0～10m、0～15m、0～20m
盲區：0.25m～0.8m（視測量范圍而定）
測量精度：±0.3%FS* （標準條件*）
分 辨 率：1mm
儀表顯示：中英文顯示液位、距離、電流、回波波形、歷史曲線
供電電壓：DC12V～36V / 22mA；DC12V～36V / 80mA 或 AC85V～265V / 5W
模擬輸出：
4～20mA 環路電流輸出 負載小于 400 歐姆
4～20mA/bit12 電流輸出 負載小于 500 歐姆
數字輸出：HART 5.0（選配） RS485/Modbus-RTU
開關量輸出：無
2 路 SPST 繼電器 4 路 SPST 繼電器
觸點功率：3A 250VAC / 5A 30VDC
電氣接口：PG9 防水接口 PG11 防水接口
過程接口：G2（可定制 G1 1/2）
變送器材質：ABS 工程塑料
探頭材質：普通防水 ABS / 耐腐蝕 ETFE / 也可定制聚四氟乙烯 PTFE 探頭
探頭線長度：無 小于 200 米
環境溫度：－20℃ ～ ＋60℃*
防水等級：IP67 IP65 （常年處在潮濕環境下，建議在防水接頭、儀表蓋縫處涂玻璃膠 )
過程溫度：－40℃ ～ ＋90℃（超過＋70℃需在訂購時注明要求）
過程壓力：0.8～3bar / 海拔小于 2000 米
*FS：全量程。 *標準條件：溫度 20℃±5℃，濕度 45%～75%，周?chē)鸁o(wú)風，1bar 的空氣中。 *環境溫度在－40℃～－20℃時，液晶無法顯示，但儀表能工作。當溫度大于－20℃后，液晶能恢復顯示。
