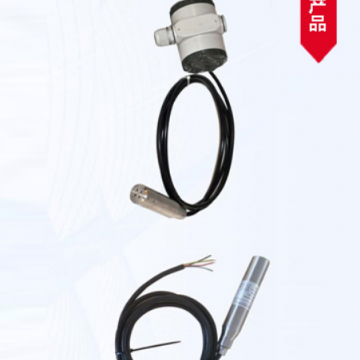

重慶弘興儀表HXUR系列液位變送器可
弘興儀表 HXT200陶瓷壓力變送器
弘興儀表HX3052多參量變送器配孔板
弘興儀表HX3052多參數流量變送器配E
弘興儀表HX3052多參量變送器配孔板
重慶弘興儀表HXT3000隔膜型陶瓷壓力
- 公稱通徑：
- DN50 – DN1000（非標準孔板通徑不受此限）
- 基本精度：
- ±0.5%、±1%、±1.5%
孔板流量計有悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗。標準化程度高，可不必進行實流標定。標準孔板有可靠的實驗數據和完善的國際、國家標準。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的60%-70%之間。它在石油、化工、礦冶、鋼鐵、電力、水利、造紙、制藥、食品和化纖等許多行業中被廣泛使用。
>>>主要技術參數
▲公稱通徑：DN50 – DN1000（非標準孔板通徑不受此限）
▲依據國家標準GB/T2624-93進行設計制造
▲依據國家檢定規程JJG 640-94進行出廠檢定
▲取壓方法：角接取壓、法蘭取壓、D-D/2取壓
▲基本精度：±0.5%、±1%、±1.5%
▲流量范圍：≥ 1:15
▲公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被測介質：水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
▲被測介質溫度：-10℃~+450℃
▲供電電源：24VDC
▲顯示：LCD同屏顯示瞬時流量、累積流量、流體壓力、流體溫度及差壓值
▲輸出信號：4-20mA DC或RS485通訊
▲防爆性能：本安型ibIICT5
▲防護性能：IP 65
>>>注意事項
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
◆訂貨須知
訂貨時請詳細提供以下數據：
（1）被測介質
（2）最大、常用、最小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形式。產品分類及結構
依照產品供貨范圍以及輸出信號的不同，孔板流量計分為3類
1、孔板流量傳感器
特點：只提供差壓信號的形成部分（孔板部分），不提供差壓流量變送器和流量顯示部分，輸出信號為差壓。由用戶自己進行其它配置。
孔板流量傳感器
2、孔板流量變送器
由孔板流量傳感器、差壓變送器組成。有分體式安裝和一體式安裝兩種結構。
一體式安裝是產品出廠時己將差壓變送器與孔板連接成一體，用戶購買一體式孔板后，使用時不需再連接引壓管。但必需配接相應的流量計算器、壓力變送器和溫度變送器。
分體式孔板流量變送器由獨立的孔板流量傳感器和差壓變送器組成。孔板流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。
孔板流量變送器
3、孔板流量計
有分體式安裝和一體式安裝兩種結構：
分體式安裝由獨立的孔板、差壓、壓力、溫度變送器、流量計算儀、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。有防爆型及普通型兩種。
一體式安裝由AW2003型智能顯示儀和孔板裝置一道組成差壓式流量計。它自帶有高品質的差壓傳感器、壓力傳感器，熱電阻溫度傳感器。AW2003-型智能顯示儀不僅在差壓傳感器量程范圍自動適應，而且各種補償系數如：流出系數C、流束膨張系數ε等均進行在線計算，真正實現了擴大量程的同時保證計量的精度。采用大屏幕LCD同屏顯示累積流量、瞬時流量、瞬時壓力、瞬時溫度值，不用人工切換。4-20mA兩線制瞬時流量輸出。分本安型防爆產品及普通型產品兩大類。
