IQxel™聯機能力測試系統可提供涵蓋完整范圍的 WLAN （802.11a/ac/b/g/j/n）與藍牙 （1.0-4.2）設備的物理層測試。IQxel 超越了 802.11ac 設備嚴格的帶寬要求與錯誤向量幅度（EVM）要求，并能提供 802.11ac 的 80 與 160 MHz 版本。


可滿足所有主要聯機能力標準的單機系統
Wi-Fi, 802.11a/ac/ah/b/g/j/n/p
藍牙丶傳統 (1.x, 2.x, 3.0) 及低功耗 (4.0, 4.1, 4.2)
支持 802.11ac 信道的所有帶寬組合： 80、 80+80 和 160 MHz
支持基帶測試應用的差分模擬 I 和 Q 信號 I/O

彈性的 MIMO 測試解決方案
以獨立、非相關信號支持、采用單個或多個同步式 IQxel 單元的真正的 MIMO （多輸入多輸出）技術測試
靈活的架構支持 MIMO 需要隨著 MIMO 階數的擴展從 1 個單元擴展至多個單元

制程優化
IQxel 可提供 2 個設備之間完全校準的 RF （射頻）連接，簡化了制造測試，并確保了盡可能的測量精度
精簡的 2U 架高底架，節省設備機架的空間
易于部署——完全整合的處理功能可縮短數據傳輸時間，從而不需安裝外部 PC 控制器與軟件鏈接庫即可進行管理

IQxel-80優點

專為制造環境設計

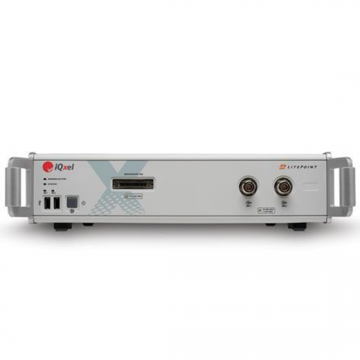

IQxel™ 是臺 802.11ac 設備單機式測試儀 （OBT）。堅固耐用的設計使其可以簡單地部署在大容量設備制造環境中。由于緊湊的 2U 高機箱無需外接 PC 進行處理，因此 IQxel 具有最快速和最簡單的出廠檢驗?zāi)芰Γ徊捎脴?biāo)準的千兆乙太網通信，內置基于 Web 的圖形用戶界面以及 SCPI 兼容的控制指令。

客戶信賴度

大多數芯片組、研發實驗室、連接設備制造商都使用 LitePoint® 測試設備—LitePoint 設備迄今測試過的設備數量已超過 30 億。 IQxel 更將測量的可靠度與客戶信賴延伸至更新的 802.11ac 裝置。IQxel 由全球主要制造中心的當?shù)?LitePoint 人員提供協助支持，可在必要時提供實時的客戶支持與設備服務。 LitePoint 擁有 300 多個 IQfact™ 芯片組測試解決方案的鏈接庫，確保客戶可獲得源自校準與驗證主要供貨商的先進聯機能力芯片組解決方案的套件軟件解決方案。

從 LitePoint 802.11n 測試儀無縫轉換至 802.11ac 測試

IQxel 可重復使用 LitePoint 符合行業標準的 WLAN／藍牙測試儀（包括 IQview®、IQflex® 以及 IQ201X™）的現有測試腳本與軟件。IQxel 能快速、簡便地轉換至 802.11ac 測試，同時確保之前的 802.11 a/b/g/n 測試程序能在 IQxel 上執行，而無須重新寫入軟件。用戶可輕松完成系統轉移，測試全新的 802.11ac 裝置，同時使用之前已寫入的測試程序或 LitePoint 廣泛的 IQfact™ 芯片組校準與驗證軟件鏈接庫。 IQxel 可讓用戶選擇在 Windows® C/C++ API 環境 或使用可程序儀器標準命令 （SCPI） 接口開發測試軟件。 SCPI 接口提供一個獨立于操作系統的接口，可輕松地與腳本語言接口，如 Python。 利用 LitePoint 提供的可用軟件庫，LabVIEW® 等語言也支持圖形化編程。

IQxel-80規格

輸入頻率范圍

• 860 至 960 MHz

• 1770 至 2100 MHz

• 2200 至 2600 MHz

• 4900 至 6000 MHz

大輸入功率

• +30 dBm 峰值

• +25 dBm 平均值

輸出功率范圍

• +9 to -95 dBm (CW)

輸出功率準確度

• ± 0.50 dB (0 to -95 dBm)

支援技術

• Wi-Fi, 802.11a

• Wi-Fi, 802.11ac

• Wi-Fi, 802.11ah

• Wi-Fi, 802.11b

• Wi-Fi, 802.11g

• Wi-Fi, 802.11j

• Wi-Fi, 802.11n

• Wi-Fi, 802.11p

• Wi-Fi, MIMO （可選）

• 藍牙 1.x （可選）

• 藍牙 2.x （可選）

• 藍牙 3.0 （可選）

• 藍芽低功耗 (BLE) 4.0, 4.1, 4.2 （可選）

• DECT（可選）

• ZigBee, Wi-SUN（可選）

IQxel-80應用

• WLAN 與藍牙芯片組驗證

• WLAN 路由器與無線基地臺

• WLAN 模塊與網絡適配器 (NIC)

• WLAN／藍牙 SiP（系統級封裝）裝置

• 平板電腦與智能手機

•
