品牌：

上海有恒測控

型號：

UHLWGY

產地：

中國上海

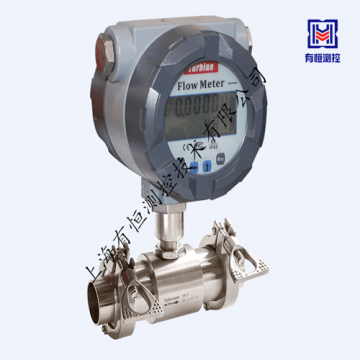

 渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。上還有恒LWGY系列渦輪流量計（螺紋渦輪流量計、一體式渦輪流量計、衛生型渦輪流量計、氣體渦輪流量計、液體渦輪流量計、渦輪流量傳感器）基于力矩平衡原理，屬于速度式流量?jī)x表。流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。

渦輪流量計的結構介紹：

（1）葉輪：其上帶有螺旋形葉片，受被測介質沖擊而旋轉，配合信號檢測器將旋轉運動換成電脈沖信號。有良好的導磁性能以改變信號檢測器內磁路的磁阻，葉輪參數決定流量變送器在整個流量范圍內的線性誤差。

（2）外殼：直接與管道相連接，介質流經其中，承受被測介質壓力與溫度安裝變送器的機芯。插入式電磁流量計對大多數被測介質應具有耐腐蝕性和足夠的機械強度，在用磁電感應式的信號檢測器時，殼體應具有不導磁的性能。

（3）導流體：持葉輪的轉軸，保證葉輪轉動中心與外殼中心重合，具有穩流和整流作用。

（4）軸和軸承：支持葉輪做高速旋轉的一組運動零件，軸一般用淬火的不銹鋼、鍍硬鉻的其他鋼、鎢鉻鉆硬質合金等硬材料，而軸承用石墨及增強F4塑料、尼龍等軟材料和鎢鉻鉆硬質合金等硬材料制成。在葉輪轉速確定的情況下，流量計的壽命主要取決于軸與軸承的配合及工況下的磨損。

該流量傳感器為脈沖輸出型，可以接入控制系統或與二次顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的介質（潔凈介質）。LWG系列液體渦輪流量傳感器與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式,可在有爆Za危險的環境中使用。我廠渦輪適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對流量計進行實液標定后使用。如用戶需用特殊形式的流量計，可協商訂貨，需防爆型流量計時，在訂貨中加以說明。

基本參數與技術性能
