信號輸入：

4-20mA,0-20mA.0-3.3V,0-5V,0-10V

工作電源：

9-36V/5V/12V/15V/24V

信號輸出：

4-20mA,0-20mA.0-3.3V,0-5V,0-10V

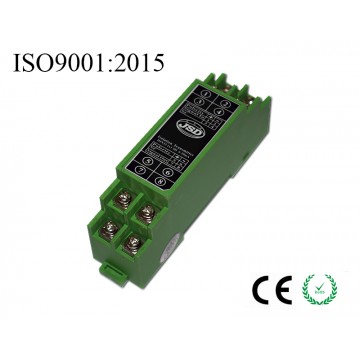

  模擬量隔離變送器
模擬量隔離變送器是捷晟達科技(JSD科技)推出的系列隔離變送器,該模擬量隔離變送器有一進一出,一進二出,一進三出,一進四出,二進二出,三進三出系列模擬量隔離變送器,型號分別為:JSD TA-1001D,JSD TA-1001,JSD TA-1002,JSD TA-1003,JSD TA-1004,JSD TA-2002,JSD TA-3003系列,我們現在分別介紹下各系列模擬量隔離變送器參數特點等
特征：
◆小體積,低成本,標準 DIN35mm 導軌安裝方式
◆三端隔離（輸入、輸出、工作電源間相互隔離）
◆高精度等級（0.1% F.S,0.2% F.S）
◆高線性度（0.1% F.S）
◆高隔離耐壓（3000VDC/60S）
◆極低溫度漂移(100PPM/℃）
◆工業溫度范圍( -45~+85 ℃）
◆產品性能可靠（MTBF＞50 萬小時）
◆工作電源(5/12/15/24 或 9~36)VDC 等單電源供電
◆標準信號選擇(0-5V/0-10V/0-10mA/0-20mA/4-20mA 等多選)
應用：
◆直流電流/電壓信號的隔離、轉換及放大
◆工業現場信號隔離及遠程長線無失真傳輸
◆模擬量信號地線干擾抑制
◆4-20mA/0-20mA/0-10mA/0-5V/0-10V/0-10V 等傳感器信號的隔離、變換及遠傳
◆儀器儀表與傳感器信號收發
◆電量隔離測控的工業現場
◆電力監控、醫療設備隔離安全柵
◆克服各種設備之間的干擾并對模擬量信號 采集、隔離、變換及遠傳
深圳捷晟達科技(JSD 科技)的 JSD TA-1001D 系列為單通道小體積低成本的模擬量隔離變送器,是將輸入與輸出之間電氣絕緣的模擬信號進行變換、放大、隔離、遠傳的小型設備,接收現場儀表的各種模擬量信號輸入,通過該隔離變送器進行信號變換采集,以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸到控制室、PLC、 PC 及 DCS 系統。產品的輸入、輸出、工作電源間相互隔離,隔離電壓高達 3000VDC,廣泛應用于電量隔離測控 的工業現場、電力監控、電子設備、模擬量隔離及采集等方面廣泛應用。該隔離器采用光耦隔離技術,相比電磁隔 離變送器具有更好的抗 EMC電磁干擾能力,滿足工業現場的隔離需求,產品為國際標準DIN35mm安裝方式,方便用 戶直接接線使用。 如需一進二出隔離變送器, 一進三出隔離變送器, 一進四出隔離變送器, 二進二出隔離變送器, 三進三出隔離變送器請分別請選購 JSD TA-1002 系列; JSD TA-1003 系列; JSD TA-1004 系列; JSD TA-2002 系列或 JSD TA-3003 系列,交流供電請選購 JSD TA-X50X 系列,兩線制隔離變送器請選購:JSD TA-1021D 系列,三線制隔離 變送器請選購:JSD TA-1031D 系列)

概述：
捷晟達科技(JSD 科技)的 JSD TA-1001 系列模擬量信號隔離變送器,是將輸入與輸出之間電氣絕緣的模擬信號 進行變換、放大、隔離、遠傳的小型儀器設備，接收現場儀表的各種模擬量信號輸入,通過該隔離變送器進行信號 變換采集,以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸到控制室、PLC、PC 及 DCS 系統。產 品的輸入、輸出、工作電源間相互隔離，隔離電壓高達 3KVDC,在電量隔離測控的工業現場、電力監控、電子設 備、模擬量隔離及采集等方面廣泛應用。該隔離器采用光耦隔離技術,相比電磁隔離變送器具有更好的抗 EMC 電磁 干擾能力,滿足工業現場的隔離需求,安裝方式采用國際標準 DIN35mm 設計,方便用戶直接接線使用。(如現場需交 流供電請選 JSD TA-1501 系列,如給傳感器,變送器提供 24VDC 電源請選購 JSD TA-1021 系列,需多路信號隔離轉 換請選 JSD TA-2002 系列；JSD TA-3003 系列)

產品概述：
深圳捷晟達(JSD 科技)的 JSD TA-1002 系列單輸入雙輸出(一進二出)模擬量信號隔離變送器,是將輸入與輸出 之間電氣絕緣的模擬信號進行變換、放大、隔離的小型儀表設備,接收現場儀表的各種模擬量信號輸入,通過模擬 量信號隔離變送器進行信號變換調理,以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸到控制室、 PLC 及 DCS 系統。本產品的輸入、輸出、工作電源間相互隔離,采用新型隔離措施不但使輸入、輸出、工作電源間隔離,也使該設備通道之間相互隔離,隔離電壓高達 3000VDC,該產品在電量隔離測控的工業測現場、電力監 控、醫療電子設備、模擬量信號隔離及采集等方面廣泛應用。該隔離變送器采用新型光耦隔離技術,比磁電隔離變送器具有更強的抗 EMC 電磁干擾的特性，免增益及零點調節、溫飄特性小和線性度好,適合在震動,潮濕的工業現場,國際標準 DIN35mm 安裝方式,方便用戶安裝等特點, (如現場需交流供電請選擇 JSD TA-1502 系列,如現場 的傳感器,變送器需本設備提供24VDC電源時請選購兩線制隔離變送器JSD TA-1022系列或三線制隔離變送器JSD TA-1032 系列)。

特征：
◆薄體積，低成本，國際標準 DIN35mm 導軌安裝
◆四端隔離（輸入、輸出、工作電源及通道間相互隔離)
◆高精度等級（0.1% F.S，0.2% F.S)
◆全量程范圍(＜0.2% F.S)
◆高隔離耐壓(3000VDC/60S)
◆極低溫度漂移(100PPM/℃)
◆工業溫度范圍(-45~+85 ℃)
◆產品性能可靠(MTBF＞50 萬小時)
◆寬范圍工作電源設計(8-50V 電源工作范圍,也可選擇 5VDC/12VDC/15VDC/24VDC 單電源供電)
◆國際標準信號選擇(0-5V/0-10V/1-5V/4-20mA 多選)
應用：
◆直流電流/電壓信號的隔離、轉換、放大及分配
◆工業現場信號隔離及遠程長線無失真傳輸分配
◆模擬量信號地線干擾抑制及模擬量隔離、采集、 變換及遠傳
◆4-20mA/0-20mA/0-5V/0-10V/0-3.3V/0-10mA 1-5V 等傳感器信號的隔離、變換及遠傳
◆儀器儀表與傳感器信號收發
◆電量隔離測控的工業現場
◆電力監控、醫療設備隔離安全柵
◆克服各種儀器儀表設備之間的干擾
◆模擬量信號一分為二信號遠傳無失真分配功能
選型舉例：
例 1：輸入通道 1：4-20mA； 輸出通道 1:4-20mA； 輸出通道 2:4-20mA； 工作電源:24VDC； 產品型號：JSD TA-1002-D11
例 2：輸入通道 1：0-10VDC； 輸出通道 1:0-5VDC； 輸出通道 2:0-5VDC； 工作電源：12VDC 產品型號：JSD TA-1002-234
例 3：輸入：0-20mA； 輸出通道 1:4-20mA； 輸出通道 2:4-20mA；輸出通道 3:4-20mA； 輸出通道 4:4-20mA；工作電源:24VDC；產品型號：JSD TA-1004-C11
例 4：輸入：4-20mA； 輸出通道 1:0-5VDC； 輸出通道 2:0-5VDC；輸出通道 3:0-5VDC； 輸出通道 4:0-5VDC；工作電源：12VDC；產品型號：JSD TA-1004-D34
