量程：

0~5m~70m

輸出：

4~20mA/RS485

供電：

24VDC

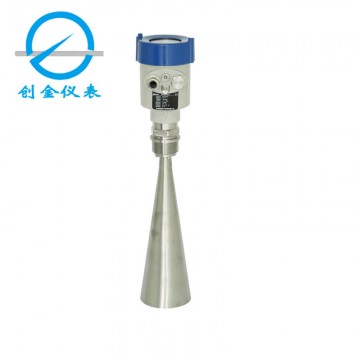

   GRD系列傳感器是26G高頻雷達式物位測量儀表，測量距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

測量原理：

   雷達物位天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

測量盲區說明：

  頂部盲區是指物料高料面與測量參考點之間的小距離。

  底部盲區是指纜繩底部附近無法精確測量的一段距離。

  頂部盲區和底部盲區之間是有效測量距離。

  注意：只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量

產品特點：

  天線尺寸小，便于安裝，非接觸雷達，無磨損，無污染。

  幾乎不受腐蝕、泡沫影響，幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

  嚴重粉塵環境對高頻物位計工作影響不大。

  波長更短，對在傾斜的固體表面有更好的反射。

  波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

  測量盲區更小，對于小罐測量也會取得良好的效果。

  高信噪比，即使在波動的情況下也能獲得更優的性能。

  高頻率，是測量固體和低介電常數介質的選擇

產品介紹：

 GRD-I型

應 用： 各種腐蝕性液體

  測量范圍： 20米

  過程連接： 螺紋、法蘭

  介質溫度： -40～120℃

  過程壓力： -0.1～0.3MPa

  精度： ±5mm

  防護等級： IP67

  頻率范圍： 26GHz

  防爆等級： Exd IIC T6 Gb

  信號輸出： 4~20mA/HART(兩線/四線) RS485/Modbus

 GRD-II型

應 用： 耐溫、耐壓、輕微腐蝕的液體

  測量范圍： 30米

  過程連接：螺紋、法蘭

  介質溫度：-40～250℃

  過程壓力：-0.1～4.0MPa

  精 度： ±3mm

  防護等級： IP67

  頻率范圍： 26GHz

  防爆等級：Exd IIC T6 Gb

  信號輸出：4~20mA/HART(兩線/四線) RS485/Modbus

 GRD-III型

應 用： 固體料、強粉塵、易結晶、結露場合

  測量范圍： 70米

  過程連接： 萬向法蘭

  介質溫度： -40～250℃

  過程壓力： -0.1～0.3MPa

  精度： ±15mm

  防護等級： IP67

  頻率范圍： 26GHz

  防爆等級： Exd IIC T6 Gb

  信號輸出： 4~20mA/HART(兩線/四線) RS485/Modbus
