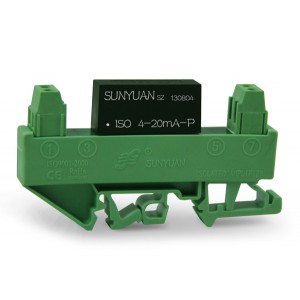

SunYuan   SIP12 Pin封裝的兩線制4-2OmA（0-20mA）隔離調理芯片：ISO 4-20mA-P，是一種兩線制有源傳感器4-20mA 信號隔離調理器，屬于ISO 4-20mA系列的產品。可將有源4-20mA信號隔離轉換成的無源電流信號輸出，用來線性控制二線制供電回路（防爆方式）。產品內部包含有電流信號調制解調電路、信號耦合隔離變換電路等，很小的輸入等效電阻，使該IC能夠從傳感器輸出回路中采集到的4-20mA信號電壓值達到超寬范圍（5~32V），以滿足用戶無需外接輔助電源而實現信號遠距離、無失真傳輸的需要。

    ISO 4-20mA-P實現傳感器信號采集后與模擬量輸入接口的匹配，有效解決傳感器采集到的有源4-20mA信號與二線制電流環供電回路接收口帶電信號的沖突問題。產品使用高效能的回路竊電技術（無需獨立電源供電），采用兩線制回路供電輸出方式來降低用戶布線成本（可節省兩根電源線），簡化用戶設計。

    該IC輸出是針對（有源負載）24VDC和二線制儀表取樣電阻相串聯的供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表的模擬量輸入輸出端口相匹配。產品使用非常方便，只需外接一個50KΩ的多圈電位器進行ADJ校正，即可實現 4-20mA信號從有源到無源型的隔離、傳輸和控制。

無源型隔離放大器隔離變送器IC  詳細技術資料下載：

4-20mA（0-20mA)電流環路隔離器IC： ISO 4-20mA

4-20mA隔離控制器（有源信號調控PLC電流回路有源負載）IC：ISO 4-20mA-E

兩線制無源傳感器4-20mA回路隔離配電器IC：ISO 4-20mA-F

兩線制電壓信號配電隔離變送器IC：ISO V-4-20mA

      工業現場傳感器與儀器儀表、PLC、DCS等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器變送器能有效解決信號干擾、阻抗匹配和信號源與控制系統的沖突問題。順源科技研發生產的ISO系列隔離放大器變送器產品，可以滿足儀器儀表、PLC、DCS、DSP設備與現場溫度、位移、壓力、頻率等各種傳感器采集到的模擬信號通過隔離、放大、轉換匹配后傳送。傳感器與儀器儀表連接方案參考資料下載：工業現場傳感器與儀器儀表、PLC、DCS、PAC、PCC等顯示控制系統常用連接方案

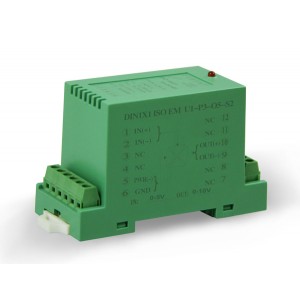

     隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載
