典型應用圖

                                                      圖2：SY  Z-W系列電壓輸出型引腳定義及典型應用

                                                   圖3：SY  Z-W系列電流輸出型引腳定義及典型應用

產品的校準
校準設備：精確到0.01歐的電阻箱一臺，直流電源一臺，4位半萬用表一臺。
校準步驟：
1、  將產品按照應用圖接好線，或者將產品安裝到已經設計好的線路板上。
2、  根據輔助電源的值，連接好電源；安裝好調節電位器；輸出接到萬用表。
3、  根據輸入的溫度范圍查分度表得出對應的電阻值范圍Rlow~Rhigh。
4、  接通電源，開機15分鐘。
5、  將電阻箱的阻值調到等于Rlow的值，調節零點電位器，使輸出為零點的對應輸出值（例如4mA）。
6、  將電阻箱的阻值調到等于Rhigh的值，調節幅值電位器，使輸出為滿度的對應輸出值（例如20mA）。
7、  重復5、6步驟幾次，提高輸出精度。
8、  校準完成。


溫度信號采集、放大、轉換應用方案
應用SunYuan SY Z-W系列兩隔離變送器和SunYuan SY U-P-O或SY A-P-O系列兩隔離放大器很容易實現熱電阻信號的一路輸入，多路輸出（如果現場干擾嚴重，請選擇SunYuan  ISO系列隔離型變送器）。

一路輸入，多路輸出應用方案的原理：將SY Z-W兩隔離變送器輸出的信號，接到SY U-P-O或SY A-P-O兩隔離放大器的輸入端，SY U/A-P-O兩隔離放大器就會輸出一組與輸入端不隔離的信號，這樣就實現了一路熱電阻信號的輸入，兩路標準信號的輸出。同理，將SY Z-W隔離變送器輸出的信號，接到多個SY U/A-P-O兩隔離放大器的輸入端，每個SY U/A-P-O兩隔離放大器都會輸出一組與輸入端不隔離的信號，這樣就實現了一路熱電阻信號的輸入，多路不隔離的標準信號的輸出。

應用方案舉例1：一路熱電阻信號輸入，兩路電壓信號輸出。
    用模塊SY Z1-W3-P1-O4和SY-U1-P1-O5實現一路Pt100信號輸入（溫度范圍0-150℃），兩路不同的模擬電壓信號輸出。其中一路輸出0~5V信號，另一路輸出0~10V信號。將SY Z1-W3-P1-O4的輸出端并接到SY-U1-P1-O5模塊的輸入端（圖4）。（如果現場干擾嚴重，請選擇SunYuan  ISO系列全隔離型變送器）。

應用方案舉例2：一路熱電阻信號輸入，兩路電流信號輸出。
    用模塊SY Z1-W2-P1-O1和SY-A4-P1-O1實現一路Pt100信號輸入（溫度范圍0-100℃），兩路互相不隔離的4-20mA電流信號輸出。將SY Z1-W2-P1-O1的輸出端串入SY-A4-P1-O1的輸入端，再輸出4-20mA信號，同時SY-A4-P1-O1也輸出一組4-20mA信號。（如果現場干擾嚴重，請選擇SunYuan  ISO系列全隔離型變送器）。


                                                  圖4：一路熱電阻信號輸入，兩路電壓信號輸出


                                                    圖5：一路熱電阻信號輸入，兩路電流信號輸出

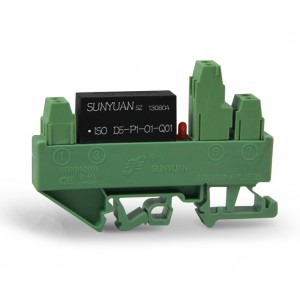

DIN35導軌安裝型：DIN 1X1（一進一出）；DIN 1X2（一進二出） 典型應用

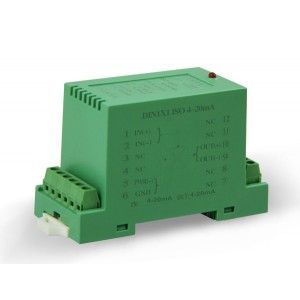

SunYuan DIN SY  Z-W系列導軌式熱電阻信號兩隔離變送器采用內嵌入SY-Z□-W□-P□-O□系列集成模塊， PCB板上安裝的可調電阻用來調節或校正零點精度和輸出精度。PCB板尺寸：長*寬 79.5*32.5(mm)。

導軌安裝型產品出廠前已檢驗校正，用戶可以直接使用。如需更高精度可通過調節產品側面零點、滿度電位器進行零點與滿度值的現場校準。

 DIN 1X1 / 1X2導軌式熱電阻信號兩隔離變送器典型應用接線圖
