- 輸 入：
- 0-20mA,0-5V等
- 輸 出：
- 0-10V,4-20mA
- 隔離電壓：
- 6000VDC
低成本、小體積模擬量6KV隔離變送器. 6KV隔離直流（電壓/電流）單雙向信號隔離放大器：ISO EMH系列.
| 產品類別： | 隔離放大器隔離變送器 >> 有源型隔離放大器|隔離變送器|隔離配電器 | ||
| 輸 入： | 0-20mA,0-5V等 | 輸 出： | 0-10V,4-20mA等 |
| 隔離方式： | 磁電光電 | 隔離電壓： | 6000VDC |
| 封裝方式： | SIP16/DIN35 | 關 注 度： | 該產品已被關注 366 次 |
| 說 明： | 低成本、小體積模擬量6KV隔離變送器. | ||

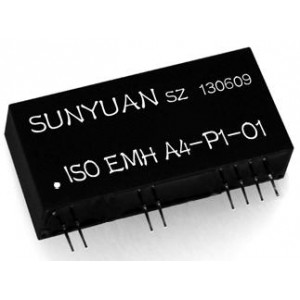

SunYuan ISO EMH系列隔離放大器是一種磁電隔離的混合集成電路，該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁空間干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到6000VDC絕緣電壓。ISO EM系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，安裝方式有PCB板上焊接和標準DIN 35導軌卡槽固定兩種，導軌式安裝的可以實現模擬信號一進二出、二進二出的功能。即可實現工業現場信號的隔離放大、轉換變送功能。
典型應用
● 高鐵、地鐵750V/1500V軌道電壓隔離取樣
● 電網設備運行信號檢測、隔離及長線傳輸
● 電網變壓器安全運行檢測與監控
● 電力儀器儀表與傳感器信號收發及監控
● 高壓變頻器信號遠程抗干擾無失真傳輸
● 電力監控、醫療設備隔離安全柵
● 模擬信號地線干擾抑制及高隔離采集
● PLC、DCS現場模擬信號高隔離檢測
● 工業高壓設備運行測量、監視和遠程控制
● 傳感器、變送器模擬信號高隔離放大及轉換
產品特點
● 低成本、小體積,SIP 16Pin符合UL94V-0標準阻燃封裝
● 無需外接電位器等其它元件，免零點和增益調節
● 電源、信號：輸入/輸出 6000VDC 三隔離
● 輔助電源：5V,12V,15V,24VDC等單電源供電
● 0-75mV/0-5V/0-10V/0-±100mV/0-±10V/0-10mA/0-20mA/0-±10mA/0-±20mA/4-20mA等信號間相互隔離放大轉換及變送
● 精度、線性度等級：0.1,0.2；工業級溫度范圍: -25~+70 ℃
● 在EMC（電磁干擾）比較特殊的使用場合應注意增加電磁干擾抑制電路和采取屏蔽措施
產品選型舉例
例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V；6000VDC隔離。
產品型號： ISO EMH U1-P1-O4
例2： 信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：24V；6000VDC隔離。
產品型號： ISO EMH U2-P1-O2
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_129.html
外形尺寸及典型應用
IC封裝引腳功能描述
備注：
1、 輸出電壓信號時，13、14腳不能和電路上其他地方有電氣連接，保持獨立懸空即可。
2、 輸出電流信號時，13、16腳不能和電路上其他地方有電氣連接，保持獨立懸空即可。

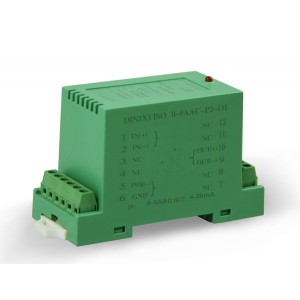

DIN35導軌安裝產品外接引線功能描述 (產品商標型號打印在殼體上)
