典型應用
●  脈沖頻率信號采集、放大及轉換
●  轉速傳感器信號采集、隔離轉換
●  變頻器（FA）頻率信號數據采集和控制
●  發電機、電動機等旋轉設備轉速監測
●  變壓器工作頻率檢測
●  儀器儀表與傳感器信號收發
●  非電量信號變送


產品選型舉例
例1： 信號輸入： 0-1KHZ，  信號輸出：4-20 mA； 輔助電源：24V。 SIP12  IC封裝。
            產品型號： SY F1-P1-O1

例2： 信號輸入： 0-10KHZ， 信號輸出: 0-5V； 輔助電源：12V。 SIP12  IC封裝。
            產品型號： SY F3-P2-O4

例3： 信號輸入： 0-5KHZ， 信號輸出: 0-5V； 輔助電源：5V。 一進一出導軌安裝。
            產品型號： DIN 1X1 SY F2-P3-O4

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_111.html

外形尺寸及PCB布板圖



典型應用


備注：
1、輸入為0-xHz輸出為4-20mA模擬電流信號時須同時外接增益調節電位器和零點調節電位器。
2、電壓輸出型或輸入為0-xHz，輸出為0-xV/0-xmA的（“0點”對“0點”）無外接電位器調零功能。


產品應用舉例
應用實例1：（參見圖5）




測量低電壓頻率信號，電壓輸出型。
輸入：0~10KHZ/3~10V的脈沖頻率信號； 輸出：0~5V DC模擬信號。
方法：零點在出廠時已經設置合格，無需進行調節。取W1=10K(多圈電位器)，調節滿度電位器W1，使10KHZ信號輸入時對應5V輸出。

應用實例2：（參見圖6）




測量高電壓頻率信號，電流輸出型。

輸入：0~10KHZ,幅值大于10V頻率信號；輸出：4~20mA模擬信號。

方法：調節和校準零點。短路輸入端（1腳，2腳），取W2=5K(多圈電位器)，調節零點電位器W2，使輸出值對應為4mA。

調節和校準滿度。取W1=10K(多圈電位器)，調節滿度電位器W1，使10KHZ信號輸入時對應20mA輸出。

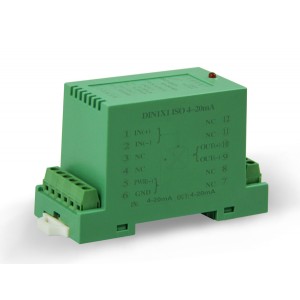

DIN35導軌安裝型：DIN 1X1（一進一出）；DIN 1X2（一進二出） 典型應用

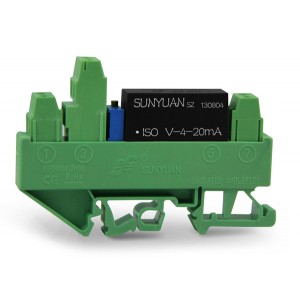

SunYuan DIN SY  F-P-O系列導軌式頻率信號兩隔離變送器采用內嵌入SY-F□-P□-O□系列集成模塊， PCB板上安裝的可調電阻用來調節或校正零點精度和輸出精度。PCB板尺寸：長*寬 79.5*32.5(mm)。
導軌安裝型產品出廠前已檢驗校正，用戶可以直接使用。如需更高精度可通過調節產品側面零點、滿度電位器進行零點與滿度值的現場校準。
