輸 入：

4-20mA,0-2.5V

輸 出：

0-10V,0-20mA

隔離電壓：

2000VDC電源與信號通道

VI/IV轉換低成本小體積隔離放大器. 4-20mA與0-10V模擬量轉換兩隔離變送器：SY U-P-O與SY A-P-O系列.

產品類別：	隔離放大器隔離變送器 >> 簡易經濟型隔離放大器隔離變送器|轉換器
輸    入：	4-20mA,0-2.5V等	輸    出：	0-10V,0-20mA等
隔離方式：	電源與信號隔離	隔離電壓：	2000VDC電源與信號通道
封裝方式：	SIP8/DIN35	關 注 度：	該產品已被關注 3005 次
說    明：	VI/IV轉換低成本小體積隔離放大器.

例1：輸入：0.4-2V；輸出：4-20mA ；輔助電源：5V。  產品型號： SY U3-P3-O1

例3：輸入：0-5V； 輸出：0-20mA  輔助電源：24V。   產品型號： SY U1-P1-O1

例2：輸入：4-20mA ；輸出：0-5V；輔助電源：5V。    產品型號： SY A4-P3-O4

例4：輸入：4-20mA；輸出：0-10V；輔助電源：24V。   產品型號： SY A4-P1-O5


備注1：SY U-P-O系列和SY A-P-O系列產品采用了先進的反饋調零技術，能保證輸入與輸出零點高度一致。
由于受到體積限制，電流輸出的產品內部沒有零點偏置電路，所以選型時要注意輸入輸出零點不能有偏置的情況。如：輸入0-20mA，輸出4-20mA或者輸入0-5V，輸出4-20mA等，這些信號信號輸入輸出有零點偏置（不是零點對零點）的不能使用SIP 8Pin腳小體積的SY兩隔離系列產品，可以選用本公司ISO系列輔助電源與信號輸入、信號輸出之間3KV三隔離，SIP 12Pin腳的產品來實現全能轉換。

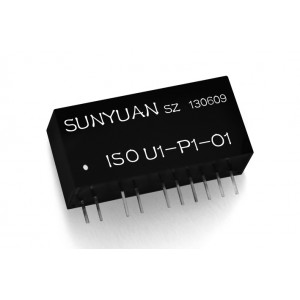

ISO系列產品參考資料：http://www.sun-yuan.com/products/html/PDetail_1.html

備注2：產品選型時如果用戶不需要輔助電源與信號之間隔離的，請在訂貨時說明。我們生產時在內部工藝上進行制作，出廠時約定在產品型號后加一個字母“B”的來加以區分。如：SY U3-P4-O1-B。

備注3：用戶對輸出電壓信號或電流信號的負載能力有特殊要求的，請訂貨時另做注明。


典型應用舉例

外形及PCB布板尺寸參考






DIN3 SY U/A-P-O系列單路低成本、小體積標準DIN35導軌安裝產品引腳功能描述
  DIN3 SY U-P-O系列和DIN3 SY A-P-O系列產品采用超薄小體積（厚度12.5mm）、標準DIN35導軌安裝基座。嵌入SY U/A-P-O 系列集成模塊，采用接線端子作為輔助電源及信號輸入輸出連接方式。產品免零點和滿度調節，方便用戶直接使用。由于體積限制，DIN3系列小體積導軌安裝產品只能實現一進一出隔離轉換功能。
