過程控制儀表有三大硬件，測量變送單元，執行器，和調節器。其中測量變送單元就是變送器，在一些情況下，變送器其實等同于傳感器。而執行器就比如閥門等，調節器就是控制器，是整個控制系統的大腦，比如PID調節器。今天為大家介紹數字化儀表中最重要的元器件——變送器。
變送器能做什么
工業生產中，測量元件將壓力，溫度，流量，液位等參數檢測出來之后，需要由變送器將測量元件的信號統一轉換為標準的信號源（如4~20mA直流電源），送往顯示儀表或調節儀表進行顯示，記錄或者調節。因此說，變送器既是一種轉換介質，更是一種媒介。
變送器強在哪
由于調節器一般都在距離相對較遠的控制室中，變送器就成了信號產生和傳輸線驅動這兩個功能的復合體，成為了整個控制裝置中的心臟，有了它，才使得控制端和測量端聯系起來，構成了整套控制系統。

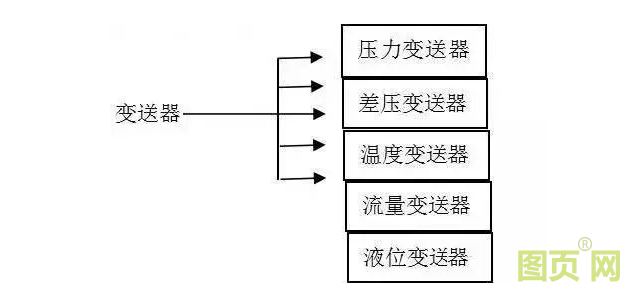

變送器的類別
有的變送器中測量和變送單元做成為一體（如壓力變送器），有的變送器則只有變送功能（如溫度變送器）。
變送器按驅動能源分類有氣動變送器和電動變送器。
其中，工業生產過程最常用的是差壓變送器和溫度變送器。
差壓變送器常見類型和選型原則
差壓變送器用來把差壓，流量，液位等被測參數轉換成為統一的信號標準，并將此統一信號傳送給指示、記錄儀表或者調節器，讓被測參數顯示在屏幕上。
主要類型有：力平衡式電動差壓變送器，電容式差壓變送器
差壓變送器的型號沒有規定，每個廠家都有自己的選型表。差壓變送器的選用上主要依據：以被測介質的性質指標為準，以節約資金、便于安裝和維護為參考。如被測介質為高黏度易結晶強侵蝕的場合，必需選用隔離型變送器。
差壓變送器在選型時要考慮它的介質對膜盒金屬的侵蝕，一定要選好膜盒材質，變送器的膜盒材質有普通不銹鋼、304不銹鋼、316L不銹鋼、鉭膜盒材質等。
差壓變送器在選型時要考慮被測介質的溫度，假如溫度高一般為200℃～400℃，要選用高溫型，否則硅油會產生汽化膨脹，使丈量不準。
差壓變送器在選型時要考慮設備工作壓力等級，變送器的壓力等級必需與應用場合相符合。從選用變送器丈量范圍上來說，一般變送器都具有一定的量程可調范圍，最好將使用的量程范圍設在它量程的1/4～3/4段，這樣精度會有保證，對于微差壓變送器來說更是重要。實踐中有些應用場合(液位丈量)需要對變送器的丈量范圍遷移，根據現場安裝位置計算出丈量范圍和遷移量，遷移有正遷移和負遷移之分。
差壓變送器在使用時應該注意的九大問題：
1、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。2、導壓管應安裝在溫度波動小的地方。
3、防止變送器與腐蝕性或過熱的介質接觸。
5、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。
6、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限。
7、冬季發生冰凍時，按裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導致傳感器損壞。
8、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞。
9、接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。過程控制儀表的防爆標識
石油化工行業中的許多生產場合存在著易燃易爆的氣體，粉塵等，安裝在這種場合的現場儀表如果產生火花，就容易引起燃燒或者爆炸，造成巨大的人員和財產損失。因此儀表必須具有安全火花防爆性能。防爆儀表都具有防爆檢驗合格證號和防爆類型、等級等標志的銘牌。
典型的標志銘牌上的防爆標志分為四段：Ｅｘ，Ａ，Ｂ，Ｃ。
Ｅｘ表明此儀表為防爆儀表；Ａ段填入防爆類型，比如ｄ、ｉａ、ｉｂ等，Ｂ段為防爆儀表的類和集，如Ｉ級，ＩＩＡ，ＩＩＢ，ＩＩC；C為防爆儀表的表面溫度組別，如T1~T6。例如，ExdiaＩＩCT6表示兼有隔爆和本質安全功能，可在ＩＩC級T6組以下級別中使用防爆儀表。差壓變送器的故障分析
變送器在測量過程中，常常會出現一些故障，故障的及時判定分析和處理，對正在進行了生產來說是至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。
變送器測量過程中，常常會出現一些故障，故障及時判定分析和處理，對正進行了生產來說是至關重要。我們?nèi)粘＞S護中經驗，總結歸納了一些判定分析方法和分析流程。
1.調查法。回顧故障發生前打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。
2.直觀法。觀察回路外部損傷、導壓管泄漏，回路過熱，供電開關狀態等。
斷路檢測：將懷疑有故障部分它部分分開來，查看故障是否消失，消失，則確定故障所，否則可進行下一步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從儀表本體上斷開，用現場另加電源方法為傳感器通電進行通訊，以查看是否電纜是否疊加約2kHz電磁信號而干擾通訊。
短路檢測：保證安全情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓傳感器雙側，觀察變送器輸出，以判斷導壓管路堵、漏連通性。
替換檢測：將懷疑有故障部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。
分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置。溫度變送器
溫度變送器要與各種熱電偶或者熱電阻配合使用，能將被測溫度線性地轉換為０～１０ｍＡ或４～２０ｍＡＤＣ電流信號，以便于顯示，記錄和調節單元配合工作。
按照采用的測溫傳感器的不同類型，溫度變送器分為三種類型：直流豪伏變送器，電阻體溫度變送器，熱電偶溫度變送器。
其優點是采用了低漂移，高增益的線性集成電路，提高了儀表的可靠性，穩定性和各項技術性能。同時由于采用了線性化電路，能夠保持變送器輸出信號與被測溫度信號保持了線性關系。而且線路中采用了安全火花防爆措施，能夠用在危險場所中的溫度測量。
