安全儀表系統，或者sis系統，必須在工業系統出現危險情況時正確執行其對應的安全功能，sis系統的這種特性被稱為功能安全。功能安全實際上講的是SIS系統自身的安全問題。

如上圖示安全儀表系統sis，該系統由一個壓力變送器、一個閥門和一個安全PLC組成的SIS系統。

(1) 壓力變送器檢測容器內壓力并將其變換成合適的信號傳送給安全PLC，安全PLC判斷若壓力超過了額定值則打開閥門以降低容器內壓力，這被稱為安全系統的一個安全功能。很明顯例子中儀表安全系統sis系統只有一個安全功能。如果三個設備有一個或多個失效，安全功能將失效，即它將不能對壓力容器內壓力進行限制。因此安全儀表系統SIS系統的安全性能由傳感器、邏輯解算器和執行器三部分功能決定。

(2)  SIS系統安全功能實際上講的是讓SIS系統執行什么樣的安全任務，如何保護受控設備。

SIS系統設計時要遵循的幾個原則

SIS系統是確保安全生產的安全儀表系統，不僅要求SIS系統的安全性很高，而且在SIS系統設計時也要遵循幾個原則：

(1) 原則上應獨立設置（含檢測和執行單元）；

(2) 中間環節最少；

(3) 應為故障安全型；

(4) 采用冗余容錯結構。

組成SIS系統的各環節自身出現故障的概率不可能為零， 且供電、供氣中斷亦可能發生。當內部或外部原因使SIS系統失效時，被保護的對象（裝置）應按預定的順序安全停車，自動轉入安全狀態（Fault to Safety），這就是故障安全原則。下面為您簡單介紹一下，什么是sis系統的誤動和拒動。

1、SIS系統誤動

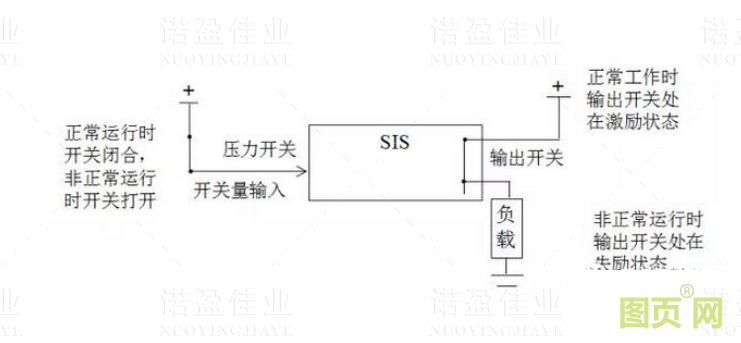

當輸出開關由于某種原因處于非激勵狀態，即使?jié)撛诘奈ｋU工況沒有發生，SIS系統也會進入一種安全失效狀態，這種情況經常被稱為“誤動”。誤動可能會以許多不同方式發生。例如，輸入電路可能會發生故障，從而使邏輯解算器誤認為是傳感器檢測到了危險工況，而事實上并沒有這種情況發生。邏輯解算器本身也可能出現運算錯誤，并導致輸出回路失電，輸出回路可能出現開路。SIS系統的許多元件失效均會導致系統進入安全失效狀態。正常激勵的SIS系統在它的輸出非激勵時，就會處于故障狀態，這有一個概率。稱為安全故障概率（PFS），或稱誤動率。

2、SIS系統拒動

當工藝條件達到或超過安全極限時，SIS系統本應引導工藝過程停車，但由于其自身存在隱性故障（危險故障），譬如輸出開關被誤連短路，而不能響應此要求，即該停車而拒停，降低了安全性。危險失效定義為這樣一些失效，這些失效會阻止SIS系統對潛在的危險工況做出反應。這是一個衡量安全性的指標，稱為要求時失效概率。它意味著系統是危險的。它不會再要求（潛在的緊急條件）發生時產生響應。

儀表安全生產管理有效措施

1.從內在入手，注重儀表選型問題

儀表的安全問題，首先要考慮的就是儀表本身的安全，如果本身無法確保安全性，那么，在將儀表投入到使用之后，無論采取哪些方面的措施，都會引發安全事故。

針對不同的儀表應該制定出不同的儀表選型表格，里面的內容包括：測量內容、測量范圍、被測介質成分、被測介質壓力范圍、被測介質溫度范圍、儀表安裝形式等，通過填寫表格，就可以比較全面的考慮儀表的選型，盡可能的避免因為選型不當而帶來安全隱患，在最大程度上保障儀表的正常運行和使用壽命。

以智能儀表為例，大部分的智能儀表對于環境的溫度要求是需要在-20℃～60℃之間，一般這個溫度在華北地區是不會超出的，但是進入夏季之后，由于受到太陽照射的影響，儀表表面的溫度會超過允許值，導致儀表指示錯誤而引發事故，因此，在使用儀表的過程中，不僅要注意儀表的選型問題，而且也要特別留意外界的發展變化，以此來保障儀表的使用安全。

2.落實儀表設備管理要求，做好車間設備管理措施

①儀表設備的管理要求，主要表現在以下幾個方面：

第一，為了避免諸多不確定因素的干擾，需要對儀表做好防水、防潮、防凍等方面的工作，同時保障良好的接地，盡可能的降低外界因素對儀表的干擾。

第二，儀表作為一個儀器，需要定期對其進行檢驗，比如說儀表的指示是否靈敏，運轉是否良好等等。

第三，儀表在使用過程中會受到很多環境因素的影響，因此，一旦保障儀表運行的工作條件之后，不能夠轉換儀表的工作條件，除此之外，避免在儀表的周圍放置一些影響儀表靈敏度的設備，以此來保障儀表的有效使用。

第四，定期對儀表進行安全隱患的排查，加大對儀表設備的保養力度，以此來保障儀表設備的穩定運行。

②從車間設備的管理措施入手，針對這一方面具體來講的話為：

第一，規章制度對于事物的發展是發揮著不可忽視的作用，為此，在結合實際發展情況的基礎上建立健全規章制度，在規章制度的作用下將安全儀表設備劃分到人，并且做好定期檢修保養工作，以此來保障儀表設備處于完好的狀態。

第二，增加零點巡檢和極端環境巡檢，從而保障儀表設備的穩定運行。

3.加強施工安全管理

在自動化儀表施工過程中，安全管理也是非常關鍵的項目。

第一，施工部門要在圖紙會審工作的基礎上，對施工細節進行校對和分析，合理性提高安全管理的時效性。結合實際情況選取可燃性以及有毒性氣體現場檢測儀器，確保其能實現現場生光報警工程，有效提高調試的時效性，也為驗收管理工作的全面落實奠定基礎。
